Frenzelit novapress® 880
A karima egyenetlenségeihez való kiváló alkalmazkodóképességet kiváló mechanikai stabilitással egyszerre ötvözi. Így még viszonylag alacsony felületi nyomás mellett is megbízhatóan teljesül a VDI 2290 és a TA Luft által megkövetelt

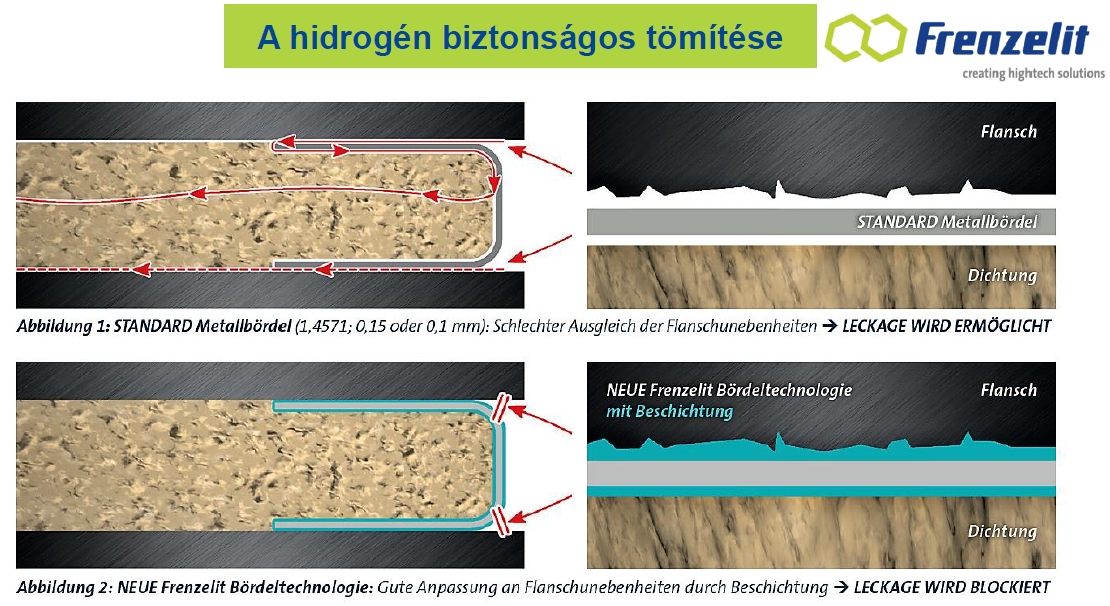

tömítettségi osztály belsőperemezéssel vagy anélkül.

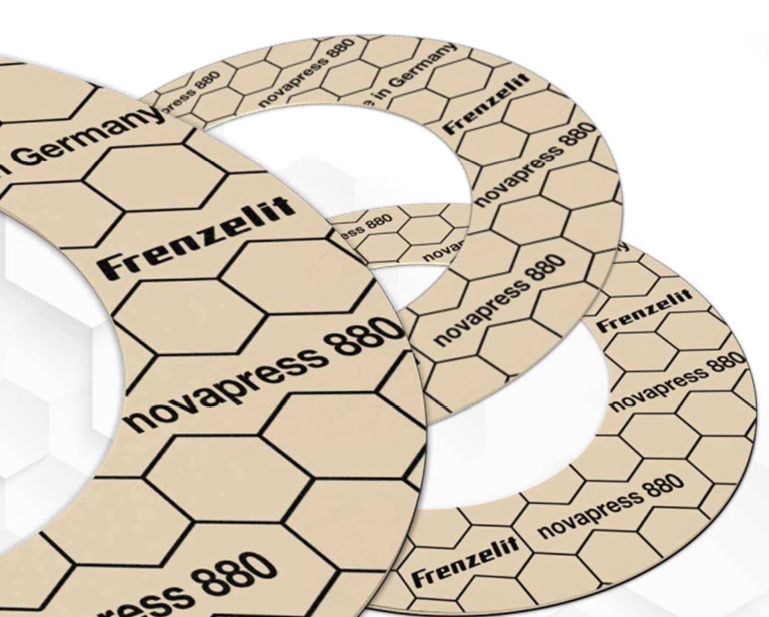

novapress® 880 egy, minőségi Aramid szálak és speciális töltőanyagok keverékének
bázisára épülő, NBR kötésű síktömítő lemez
Angol nyelvű ismertető letöltése « klikk!
KIMAGASLÓ ALKALMAZKODÓ KÉPESSÉG
Karimák egyenetlenségeivel szemben
TÖKÉLETES A VDI 2290 SZERINTI TERVEZÉSEKHEZ
TA Luft-alkalmasság
DIN EN 13555 szerinti tömítésjellemzők új szintje
A modern feldolgozó ipar gyakorlatilag minden berendezése a TA-Luft hatálya alá tartozik. Olyan alkalmazható tömítési kötéseket követelnek meg, amelyek megfelelnek a VDI 2290 irányvonala szerinti L0,01 tömörségi osztálynak.
Ez szokatlanul jó szivárgási tulajdonságokat követel meg már alacsony felületi nyomásoknál is. Ezen a kritériumon buktak meg eddig a klasszikus rostszálas tömítések.
A novapress® 880 segítségével technikailag célszerű tömítési rendszerek probléma mentesen kivitelezhetők, a csavarok, karimák kihasználtságában nagyobb biztonsági tartalékok keletkeznek. Ugyanakkor a novapress® 880 alkalmazásával a szerelési hibák szignifikánsan jobb tűrése áll rendelkezésre.
Egyszóval kézi szerelés mellett, minden rendszerfüggő meghúzási nyomaték tűrés figyelembevételével a tömítettség novapress® 880 használata mellett mindig VDI2290 szerinti TA-Luft követelménynek megfelelő határértékek között mozog.
20 MPa alatti Qmin(L0,01) érték 40 bar belső nyomás mellet, az egy világos kijelentés. Azonos Qs min érték 5 MPa mellett meggyőzően hangzik a DIN EN 1591-1 szabvány szerinti tervezésekhez. A VCI által kiadott karima kötések szerelési útmutatójában leírt PQR értékek is biztonsággal tarthatók.
Szivárgás összehasonlítás 40 bar
TÖMÍTÉSKÓD TECHNOLÓGIA
Egyértelmű beazonosítás
Az Ipar 4.0 első lágy anyagú tömítéseként alapfelszereltsége az innovatív Gasket Code Technology, amely lehetővé teszi az anyag megbízható és egyértelmű azonosítását, beleértve a gyártási időszakot is, még a legkisebb tömítési méretek esetén is.
Ellenőrzött minőség a teljes gyártási folyamatot átfogó folyamatirányítási rendszer révén
A novapress® termékek a kalanderen gyártott síktömítések legújabb generációját képviselik. A keverékanyagok kizárólag neves beszállítók minőségi alapanyagaiból állnak.
Minden egyes nyersanyag sarzs nem csak pontosan a részletes specifikációnak felel meg, hanem egy szigorú áruátvételi ellenőrzésen is átesik.
Egyazon folyamatirányítási rendszer felügyeli és vezérli a receptúrák összeállítását, azok összekeverési eljárását és végül a kalanderfolyamatot is.
Ezáltal biztosított az egyenletes csúcsminőség. Minden egyes sarzs egyértelmű azonosítóval rendelkezik, ami garantálja a tömítő táblák tökéletes visszakövethetőségét.
Tömítéskód technológia minden egyes tömítés tökéletes visszakövetése céljából
Eleddig a tömítés visszakövethetősége már az első stancolási, vagy kivágási folyamatot követően sem volt 100%-ban biztosítható, illetve gyakran teljesen lehetetlenné vált.
A Frenzelit által éppen ezért kifejlesztett TÖMÍTÉSKÓD technológia olyan egyedi, kitörölhetetlen ujjlenyomatot biztosít a
novapress®880 terméknek, ami nem csak az anyagösszetétel azonosítására alkalmas, hanem ezen felül a gyártási sarzs beazonosítását is biztosítja.
Így már bármely hőmérséklet- és közegbehatást követően is minden olyan információ lehívható a már elkészült tömítésről, ami a termék és annak gyártási sarzsának egyértelmű beazonosításához szükséges.
Ezzel a novapress®880 kielégíti az „ipar 4.0” keretében megkövetelt, berendezésekre lebontott átláthatósági követelményeket és egyengeti a jövő „beszélő” tömítése felé vezető utat.
Kémiai ellenállás teszt
Az ellenállásteszt a Carrier hűtőközegek vizsgálati módszerén alapul.
A próbatesteket szabadon hidrogén atmoszférában tároljuk egy
autoklávban a következő paraméterek mellett
Tesztnyomás és időtartam: 3 bar / 6 hét
Teszt hőmérséklet: szobahőmérséklet
A próbatestek méreteit és tömegét tárolás előtt és után meghatározzák
és összehasonlítjuk. A tömítések anyagai nagyon csekély (jóval a
megadott határértékek alatti) geometriai és gravimetriai
változtatásokkal teljesítették ezt a tesztet.
A szivárgási vizsgálatok a DIN 28090-2 (09-1995) szabványon
alapulnak.
Névleges karimaméret és nyomásérték: DN 40 / PN 40
Közegnyomás: 40 bar
Szerelési felületi nyomás: 32 MPa / üzemi felületi nyomás: 30 MPa
A mérés időtartama: 1 óra
